Inkscape
Incscape ist ein freies umfangreiches Paket, vor allem sehr gut bei der Arbeit mit LaTeX, wenn es um Konvertierung und nachberarbeitung von genereirten Bildern geht
http://www.inkscape.org
Vektorisieren von Bitmaps
Mit Inkscape lassen sich Bitmaps sehr gut vektorisieren, also Bitmap-Grafiken in Vektor-Grafiken umwandeln.
Die Vorgehensweise
- Bitmap mit Inkscape laden und auswählen (markieren)
- Im Menü unter "Pfad"->"Bitmap nachzeichnen" auswählen. Ein Dialog mit vielen Einstellungen geht auf.
- Zum Probieren ersteinmal eine einfache Grafik mit zwei Farben auswählen (siehe Beispiel)
- Als Methode für die Vektorisierung "Graustufen" unter "Mehrfache Scans" wählen
- Die Anzahl der Scans entspricht der Anzahl der Farben
- Wahlweise das Glätten ein oder ausschalten (siehe Beispiel)
- Dann für die Vorschau auf "Aktualisieren" drücken und warten.
- Wenn es gefällt auf "OK" klicken, wenn nicht, dann die vorher genannten Parameter anpassen
- Die Vektorgrafik sollte dann direkt über der Bitmap als extra Layer liegen

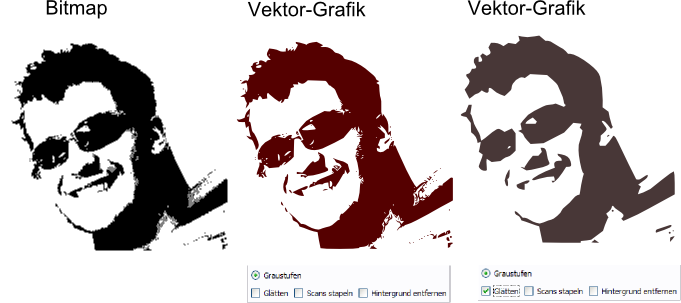

Hier ein Beispiel mit einer Bitmap-Grafik (links), der daraus generierten Vektor-Grafik (mitte) und einer weiteren Vektor-Grafik mit aktivierter Glättung.
HPGL-Dateien
Mit Inkscape lassen sich Vektorgrafiken als HPGL-Dateien abspeichern, was insbesondere interessant ist, wenn eine Vektor-Grafik auf einem Plotter ausgegeben werden soll (Beispiel: HPGL2penman).
Anpassen der Seitenmaße auf die Grafik
Datei --> Dokumenteneinstellungen --> Seite --> Benutzerdefiniert --> Ändern der Seitengröße auf Inhalt --> Resize ...
oder Ctrl + Shift + R
